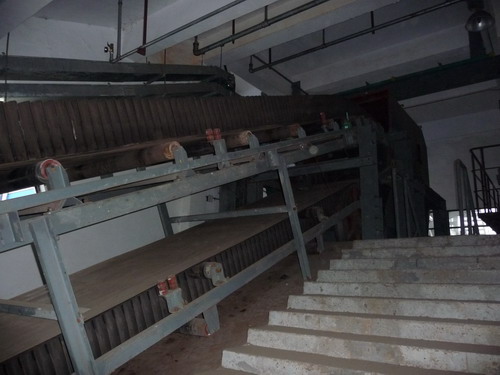

DJ型波狀擋邊帶式輸送機
DJ型波狀擋邊帶式輸送機
波狀擋邊帶式輸送機采用的是具有波狀擋邊和橫隔板的輸送帶，特別適應于大傾角輸送。可廣泛用于煤炭、化工、電力、建材、冶金、輕工、糧食、港口、船舶等行業。在工作環境溫度為﹋15℃～＋40℃的范圍內輸送堆積比重為0.5～2.5t/m3的各種散狀物料。最大輸送量可達250m3/h，物料粒度最達可達400mm。本機輸送傾0°角～90°范圍內。對于輸送有特殊要求的物料，如：高溫、具有酸、油類物質或有機容劑等成份的物料需采用特殊的輸送帶及相應的防護措施。
波狀擋邊帶式輸送機的驅動裝置及其組合形式為適應用戶工藝布置，功率選型等需要，備有：
A、電動滾筒（帶逆止器）；
B、Y系列電動機＋三角膠帶＋軸裝式減速器（帶逆止器）＋傳動滾筒；
C、電動機＋聯軸器＋減速器＋傳動滾筒（配逆止器）；
D、其他型式的驅動
|
傾角
|
擋邊高h(mm)
|
80
|
100
|
120
|
160
|
200
|
240
|
300
|
400
|
|
輸送能力
|
|||||||||
|
橫隔板間距ts(mm)
|
|||||||||
|
30°
|
160
200
250
330
500
|
150
121
97
75
|
236
189
151
115
|
340
272
217
165
|
439
404
362
293
|
506
439
302
|
650
581
435
|
866
797
652
|
1157
1015
|
|
35°
|
125
160
200
250
330
500
|
166
130
104
95
73
|
235
200
162
113
92
|
307
272
232
186
158
|
376
326
251
|
470
390
259
|
614
579
373
|
830
750
580
|
1110
940
|
|
40°
|
125
160
200
250
330
500
|
144
113
93
82
67
|
216
180
140
125
106
|
288
223
202
162
136
|
346
288
218
|
432
340
|
575
483
323
|
700
505
|
1070
803
|
|
45°
|
125
160
200
250
330
500
|
126
98
72
61
46
|
196
154
135
112
89
|
267
216
177
148
118
|
365
312
190
242
188
|
457
392
299
|
535
432
283
|
646
444
|
1006
783
|
|
50°
|
125
160
200
250
330
500
|
111
87
70
59
45
|
173
135
112
92
71
|
245
175
148
129
93
|
336
276
228
175
|
420
346
271
|
564
489
377
|
585
311
|
982
691
|
|
55°
|
125
160
200
250
330
500
|
98
78
65
|
153
119
98
77
|
221
173
145
120
|
305
245
201
158
|
380
305
251
|
570
442
335
|
520
343
|
880
610
|
|
60°
|
125
160
200
250
330
500
|
109
85
71
|
136
106
88
|
246
192
153
128
|
339
272
217
172
|
426
340
258
|
614
491
372
248
|
581
383
|
1032
681
|
|
65°
|
125
160
200
250
330
500
|
98
77
71
|
154
121
88
|
223
174
139
128
|
307
246
197
172
|
386
309
234
|
558
447
338
248
|
526
348
|
936
618
|
|
70°
|
125
160
200
250
330
500
|
89
70
58
|
140
109
91
72
|
201
157
128
105
|
279
223
189
|
350
380
227
|
502
402
308
|
630
477
321
|
849
560
|
|
75°
|
125
160
200
250
330
500
|
80
62
52
|
126
98
79
|
182
142
117
96
|
250
200
163
132
|
314
251
199
|
454
364
288
107
|
505
428
289
|
762
503
|
|
80°
|
125
160
200
250
330
500
|
72
56
46
|
117
88
71
|
163
127
105
84
|
225
180
145
|
282
225
171
|
407
326
246
|
507
384
255
|
621
471
311
|
|
85°
|
125
160
200
250
330
500
|
64
50
40
|
104
81
65
|
144
112
90
72
|
199
160
128
97
|
260
208
161
|
359
288
221
|
468
355
235
|
485
350
236
|
|
90°
|
125
160
200
250
330
500
|
55
44
36
|
87
68
55
|
126
99
81
65
|
174
139
112
86
|
217
173
135
|
316
253
193
|
390
296
198
|
430
323
215
|
說明：本表按1)v＝1m/s;2)r=1t/m3;3)有效帶寬Bt=1000mm;4)物料堆積角p=0°;5)當傾角β＜60°時采用C形橫隔板20°角計算，如采用T形橫隔板則乘系數0.8﹏0.96（傾角大取小值，反之取大值）；6＝當傾角β≥60°時采用TC形橫隔板計算；7）塊度轎大者適當考慮充填系數，塊度轎小者無需另考慮充填系數，有物料實際動堆積角β≥60°基本能得到補償。
